产品展示
 ATM机防护门系列 >>
   产 品 说 明

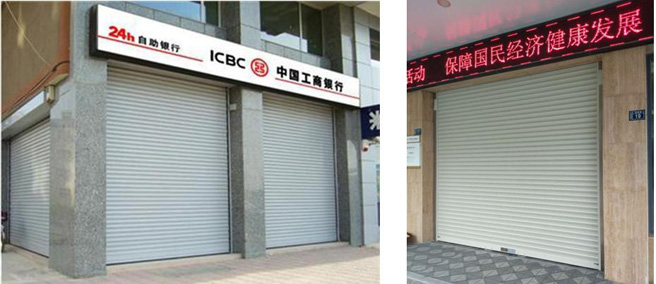

1、防盗卷帘门产品技术参数及性能要求:
1.1技术基本要求
    1)★银行专用防盗卷帘门符合 GA 38-2021《银行安全防范要求》和 GA/T 1499-2018
《卷帘门安全性能要求》中的有关规定;产品通过公安部型式检验合格。
    2)银行专用防盗卷帘门具备高强度、高韧度、耐腐蚀及坚固耐用、安全可靠;
    3)银行专用防盗卷帘门运行平稳、噪音小、密闭性能高、美观并维护简便等特点;
    4)设计有防撬报警装置与网点报警系统相连接,当门体异常开启时,启动报警装置,报警器发出报警声响,同时向监控中心和已设置的相关人员发出报警信号。
1.2功能要求
    1)在电动卷闸(帘)门关闭状态时,底梁装有卷帘门专用 B 级地钩锁。当停电时,地钩锁能够通过钥匙开启。
    2)卷帘门的防盗锁具符合 GA/T 1499-2018《卷帘门安全性能要求》中 B 级及以上要求。
    3)★开启方式先进,有手动(链条)、电动(按钮)、遥控开门。
    4)备用电源:卷帘门配有备用电源,支持卷帘门正常循环启闭次数不少于 20 次。当主电源断电时,能自动切换到备用电源且不产生误动作。
    5)防夹安全保护装置:卷帘门有防夹安全保护装置,在下行过程中遇到阻力≥150N 时,以及在上行过程中上部夹缝区域≥500mm 范围内遇到障碍物时,防夹保护装置在1s内使卷帘门停止或反向运行。
    6)遥控功能:遥控距离远。发射频率在使用过程中,不受天气、温度等因素影响。发射器不用时自动断电。
    7)开启、关闭时噪音低,不会产生高分贝的噪音,门板两侧都安装有消声带有消声导槽,静音功能符合环保要求。
    8)在产品防护区域一侧的底梁上有永久的抗破坏能力级别标记,标记由中文代号和平面圆组成,中文代号位于直径为 25mm 的平面圆中。
    9)抗压强度:卷帘门可承受 5000N 的压力试验,帘片和导轨不产生脱钩、脱轨或断裂。试验后,导轨槽口尺寸变化小于或等于 2mm,卷帘门能正常启闭。
 10)抗软冲击性:卷帘门可承受 30Kg 球形沙袋 9 次冲击试验,帘片和导轨不产生断裂、脱钩、脱轨或脱落,卷帘门能正常启闭。
    11)抗破坏性能:使用普通手工工具、便携式电动工具、磨头对卷帘门的卷帘、导轨、锁具、锁闭点及其他薄弱处进行破坏时,在 15 分钟内,不能打开门、在门上开一个615cm²洞口、将帘片从导轨中完全撬出或将底梁离地面 100mm 高度。
1.3、主要设备部件性能要求
    (1)电机:我公司采用的是福建安麟公司生产的麒麟牌卷帘门专用电机能满足不同面积门扇运行的功率要求
  1) 造型美观,结构先进,马力强劲;
  2)配置大功率低损耗环形变压器,市电可直接驱动电机;
  3)噪音低,振动小,功耗小;
  4)重量轻,体积小,安装方便,寿命长,性能可靠;
  5)电动机绕组装有过热保护装置,当温度达到 110℃时,能自动切断电源,保护电机不被烧坏,当温度降至 70℃时(约经过 8 分钟),装置可再次起动使用。
  6)停电时,可手动操作,方便省力。
  7)提升力:≥500kgf。
  8)最大提升高度:6m。
  (2)控制系统:
  1)具有遥控功能:上行/停,下行/停,锁机,遥控距离≥30M。
  2)手控功能:上行、下行、停。
    3)可增配红外对射,实现卷帘门遇阻反弹功能。
    4)可实现防盗报警功能。
    5)在正常供电情况下,由市电提供电源,并对储备电源进行充电,储备电源电量充足时自动解除;若停电储备电源则自动为其供电。
(3)B 级地钩锁
    我公司采用的是福建安麟公司生产的麒麟牌卷帘门专用B级地钩锁,门关到位时,安装在门梁底部的地钩锁需要用钥匙上锁;当停电时,门是锁住的,可以用钥匙解除地钩锁。
地钩锁:
    1)锁芯为叶片弹子结构,配备 12 个异形弹子.
    2)钩舌伸出长度为 15mm,无斜舌,符合 B 级要求.
    3)具有 B 及永久性安全级别标记.
    4)耐腐蚀性.
    5)防破坏功能符合 B 级锁具要求。
(4)卷闸门铝合金型材(门扇):
    1)门板采用 100 型双层二筋铝合金型材,铝材厚度为 1.5mm,每页内穿 1 根 6#钢筋(或者门板采用 77 型双层二筋铝合金型材,铝材厚度为 1.2mm,每页内穿 2 根 6#钢筋),外加多层烤漆,防锈能力特强。
 2)卷帘门外形时尚美观,色彩柔和大方。
 3)门板为波浪式一体成型,不易沾灰尘、油污,可用水清洗,省时又方便。
 4)门板两侧安装有特殊消声带、消声导槽,动行时噪音极低、振动小。
    5)采用免维护设计,施工非常简便。

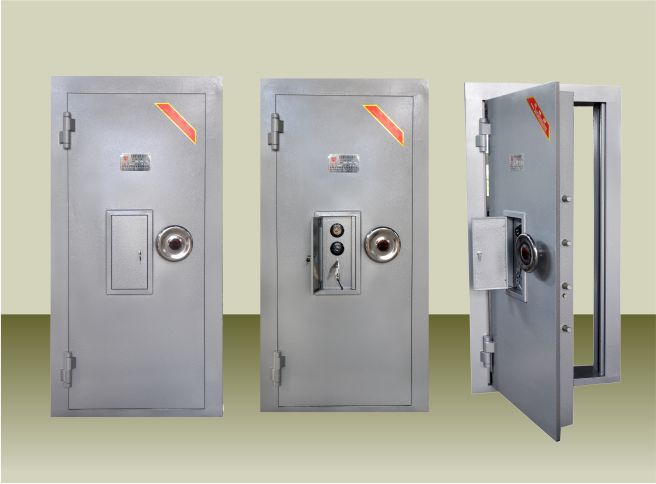

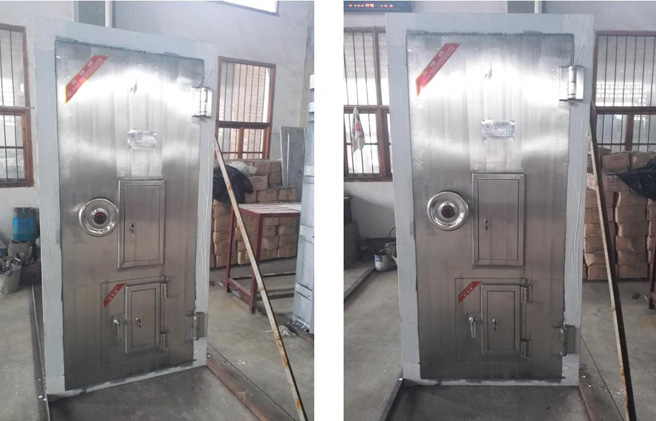

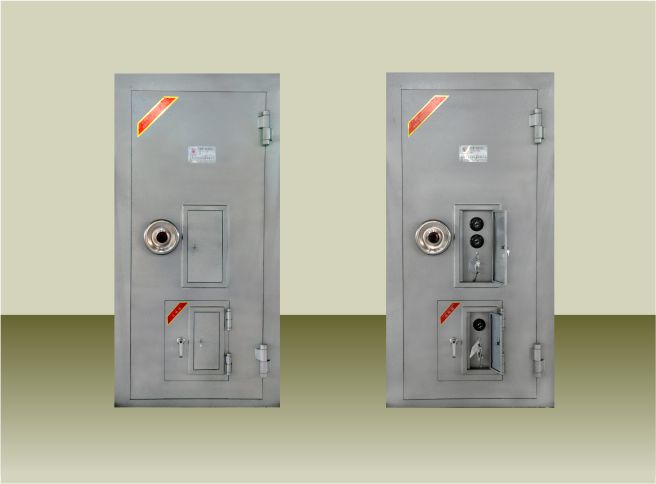

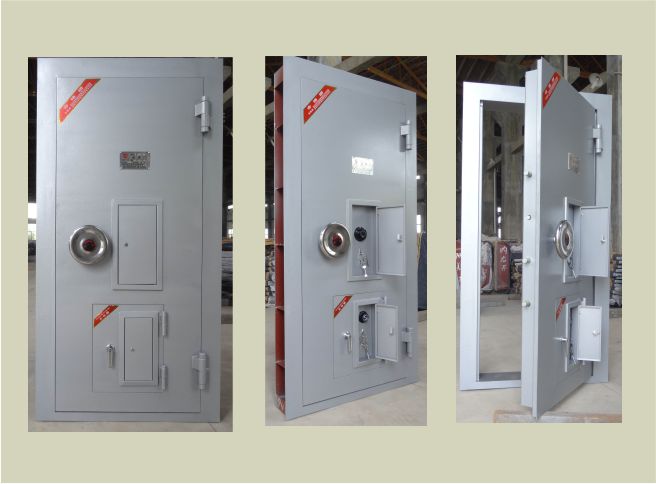

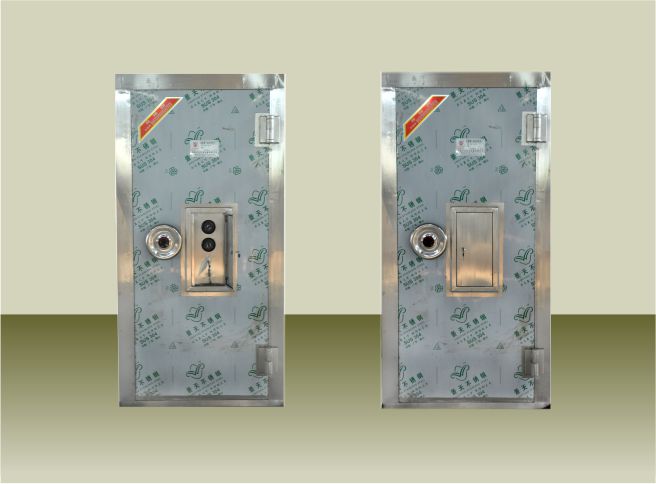

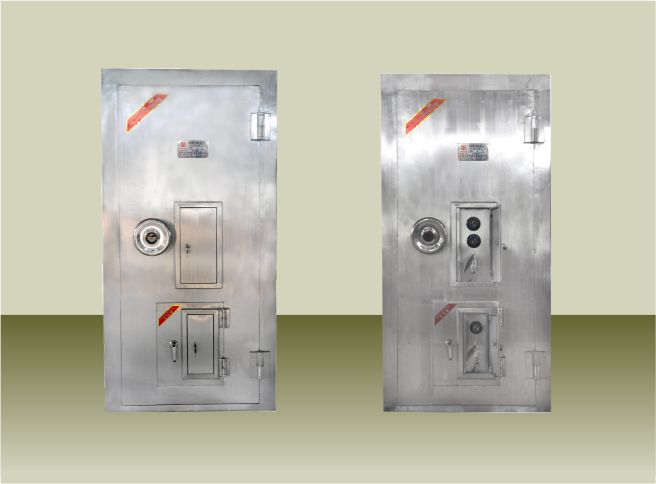

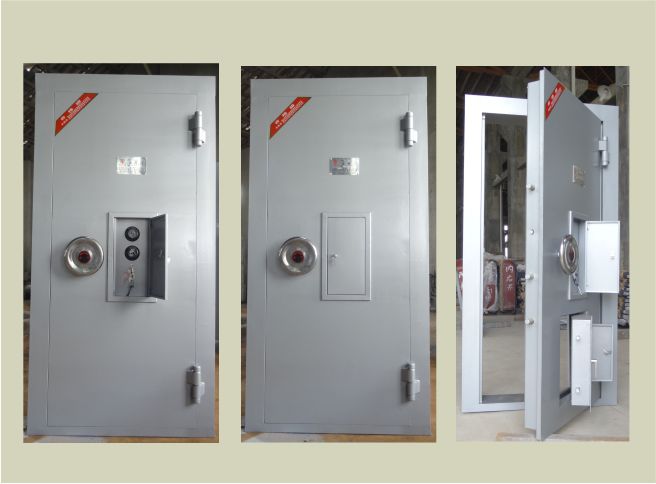

2、安全防护门产品技术参数及性能要求:
2.1.整体要求
    1)★产品通过公安部型式检验合格。
    2)门体和锁具参照《IR/T0001—2000 金库门》中 1 级金库门防护标准,同时也符合国家标准  GB  17565-2007《防盗安全门通用技术条件》,具有较强的防盗、防火、防潮、防钻、防撬功能,抗强力破坏净时间不小于 0.5 小时;
    3)门体厚度10CM,锁栓伸入锁孔有效长度为 21—27MM;
    4)在锁具安装部位以锁孔为中心,在半径100MM 的范围内安装厚度3.0mm加强防护钢板;
    5)★门锁符合 GA/T73-2015《机械防盗锁》规定;宜采用三方位多锁舌锁具,有锁舌止动装置。
    6)工作人员进入室内后,能用反锁装置将门锁住,同时,并配有锁舌止动装置,具有防止外部人员将门锁上的功能。
    7)门体适应一般实体墙,门框与墙体必须安装牢固可靠。确保墙体、门框与防护门的防护强度相一致。
    8)在预备联网时安装磁力锁位置进行钢板加固。
    9)★产品相关性能符合 GA38-2021《银行安全防范要求》中相关规定。
2.2.具体技术要求
    1) 离行式防护门
    配置一:门体规格:960mm(宽)x 2050mm(高)x 280mm(深)、主门页厚度为100mm,佯装门页为 52mm;门体材质与结构:内、外双门扇,两门扇安装于同一门框。
 外门(又称佯装门)材质与结构:门框为 2.0mm 不锈钢板,门页厚度为 52mm。
    门扇内、外层采用标称厚度为 1.2mm 不锈钢板,填充物为防火棉。门扇四周有 1.2MM 厚 U 形槽骨架,中间夹层有壁厚 2.0mm 的 U 形骨架;铰链侧有采用 3 个加厚明铰链与门框上的折形加固长钢板型材牢靠固定,门扇永不倾斜、不变形,活动门栓直径为Φ30.0MM,有效伸缩长度为 25.0MM。
    主门材质与结构:
    门框为 2.0mm 不锈钢板,门页厚度为 95mm。工作人员进入室内后,可用反锁装置将门锁住。门扇结构由外至内依次为第-层(门面板)为 1.2mm 不锈钢板,第二层为 3.0mm 优质钢板,第三层为 30mm 厚防钻防切割合金混合材料,第四层为 2.0mm 优质钢板,第五层为 1.2mm 不锈钢板,填充物为防火材料。铰链使用轴承式铰链;轴承采用锥形圆柱轴承二个,转动轴、轴承座采用 45#优质钢,轴承座用优质 304 不锈钢包饰。具有承载重量为 500 公斤以上,同心度高、转动灵活无噪音、美观耐用。门扇开启侧、铰链侧各有 5 个直径为Φ30 防撬门栓,锁栓伸入锁孔有效长度为 25mm 以上;
   2)  在行式防护门
   配置:门体规格:960mm(宽)x 2050mm(高)x 150mm(深)、门页厚度为 95mm。门体材质与结构:   门框为 2.0mm 不锈钢板,门页厚度为100mm。
   门扇结构由外至内依次为第-层(门面板)为 1.2mm 不锈钢板,第二层为 3.0mm 优质钢板,第三层为 30mm 厚防钻防切割合金混合材料,第四层为 2.0mm 优质钢板,第五层为 1.2mm 不锈钢板,门页厚度为100mm。填充物为防火材料。
    铰链使用轴承式铰链;门扇开启侧、铰链侧各有 5 个直径为Φ30 防撬门栓,锁栓伸入锁孔有效长度为 25mm 以上;
    在锁具安装部位以锁孔为中心,在半径不少于 100MM 的范围内安装厚 3mm 加强防护钢板;
    转动合页为轴承式安装;轴承采用锥形圆柱轴承二个,转动轴、轴承座采用 45#优质钢,轴承座用优质 304 不锈钢包饰。
    具有承载重量为 500 公斤以上,同心度高、转动灵活无噪音、美观耐用。产品能满足 24CM 墙体安装要求。门洞尺寸宽 980mmX 高 2070mm。
    2.3.   功能特性
    1) 多钥匙开门功能
    加钞间防护门安全门用多把钥匙全部打开才能打开门体,具有安全系数高等优点。
    2) 反锁功能
    加钞间防护门可在加钞间内对门进行反锁,此时,门外人员无法打开门体,保证加钞的安全。
特别说明:所需门禁控制器、指纹或人脸设备从银行出入口门禁控制系统选择,锁体根据银行营业网点实际情况选择灵性锁或磁力锁。

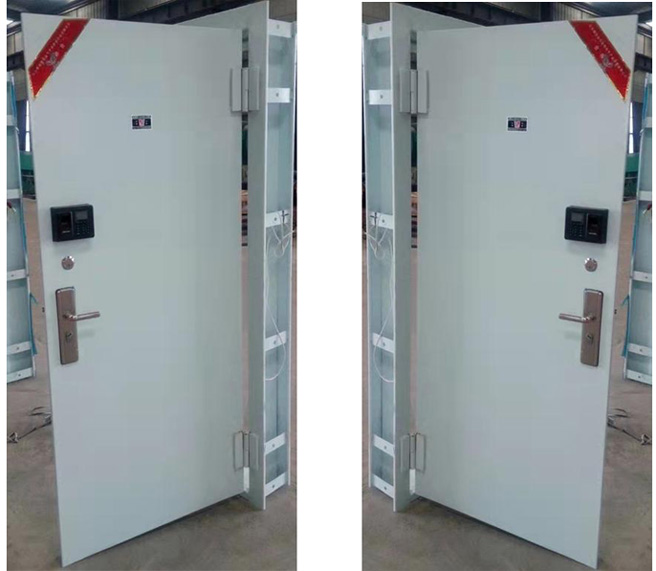

3、防盗安全门产品技术参数及性能要求:
    3.1.基本要求
    (1)一般要求
    防盗安全门所用的板材材质符合相关的国家标准或行业标准的规定;主要构件及五金附件与防盗安全门使用功能协调一致,产品符合   GB17565-2007《防盗安全门通用技术条件》相关标准。锁具符合 GA/T73-2015《机械防盗锁》相关标准。
    (2)外观
    门框、门扇构件表面平整光洁,无明显凹痕和机械损伤;铭牌标志端正、牢固、清晰。
    (3)永久性标记
    a、有永久性防盗安全级别标记;
    b、防盗安全级别标记由其中中文代号和平面圆组成,中文代号位于直径Φ25mm 的平面圆中;
    c、以宋体凹印形式永久固定在内侧铰链边角上,距地面高度 1600mm±100mm 的位置上。
    3.2.材质要求
    (1)产品板材材质
    选用优质钢或不锈钢。甲级防盗安全门产品使用的优质钢门页、门框经过除油、酸洗除锈、磷化处理、底漆喷涂防锈漆,外层表面喷涂客户所要求各种颜色油漆塑粉,经烤箱高温烘烤而成的烤漆;所有的钢铁部件表面均进行电镀处理。
    (2)门框、门扇厚度
    板材厚度在符合其防破坏性能的条件下,门框厚度为2.0mm,门扇的外面板、内面板厚度用“外板/内板”形式表示,厚度为 1.2mm。
    钢制板材厚度:
    a)  甲级防盗安全门的板材厚度在符合其防破坏性能的条件下,按产品设计选择厚度。若选择钢质板材其厚度不低于乙级防盗安全级别门框、门扇的厚度及允许偏差要求。
    b)  钢质板材厚度允许偏差符合表 1 的规定。
其他材质的板材厚度:
    当选用其他材质的板材时,其板材厚度及允许偏差符合相关国家或行业标准规定。
    (3)  产品尺寸公差与配合间隙1)尺寸公差要求
门框、门扇对角线尺寸、门框槽口、门扇外形尺寸公差符合表 2 规定:
    2)配合间隙要求:
    锁孔与锁舌间隙≤3.0mm.门扇与门框配合活动间隙≤4.0mm。门扇与铰链边贴合面间隙≤2.0mm。开启边与门框贴合面间隙≤3.0mm。门扇与门框的搭接宽度不小于 8mm, 门扇表面平面度不大于 4.0mm/㎡。
    3.3.性能特性
    (1)防闯入性能
    门框与门扇之间允许安装防闯入装置,装置本身及连接强度能承受 30 ㎏沙袋、3 次冲击试验。试验后不产生断裂或脱落。
    (2)软冲击性能
    门扇能承受 30 ㎏沙袋、9 次冲击试验。试验后,残余凹形小于等于 3.0mm。
    (3)悬端吊重性能
    门扇开启到 90°±5°或 45°±5°通过门扇把手垂直于地面的作用线上附加(100±0.5)㎏重物,保持 5min。试验后门扇门框垂直变形量不大于 2.0mm。
    (4)撞击阻碍物性能
    通过重物的自由落体进行撞击障碍物试验,反复 3 次后门扇不脱落,门扇和门框的间隙变化不大于 2.0mm,门扇撞击面残余变形量不大于 5.0mm  铰链无明显的变形,并能正常使用。
    (5)铰链转动性能
    门铰链能转动灵活,在不大于 49N 拉力作用下,门体可灵活转动 90°。
    (6)防破坏性能
    A、在规定的防破坏时间内,锁具能承受以下破坏试验,门扇不被打开:
    a.钻掉锁芯、撬断锁体连接件而拆除锁具;
    b.通过上、下间隙伸进撬扒工具,试图松开锁舌;
    c.用套筒或类似扳动工具对门把手拖动扭矩,试图振开、冲断锁体内的锁定挡块或柳钉。
    B、在规定的防破坏时间内,铰链能承受普通机械手工工具对其进行冲击、錾切破坏时,传给铰链的冲击力撬扒力矩,无断裂现象,铰链表面、转抽被据掉后不能将门扇打开。铰链与门框、门扇采用焊接时,焊缝不高于铰链表面。
    C、使用普通机械手工工具在防盗安全门上进行下列破坏试验,各级别防盗安全门在规定的净工作时间内达到相应的要求,工作时间大于 30min。
    (7)锁具性能
    A、防盗安全门在锁具安装部位以锁孔为中心,在半径不小于  100mm  的范围内有加强防护钢板。
    B、防盗安全门上的机械防盗锁符合 GA/T73-2015 规定,并提供有效合格证明,图纸上标明选用的机械防盗锁的产品型号和制造厂名称。
    C、 甲级防盗安全门采用三方位多锁舌锁具,门框与门扇间的锁闭点数不少于 12 个。
    D、主锁舌伸出有效长度大于等于 16mm,并有锁舌止动装置
特别说明:所需门禁控制器、指纹或人脸设备从银行出入口门禁控制系统选择,锁体根据银行营业网点实际情况选择灵性锁或磁力锁。

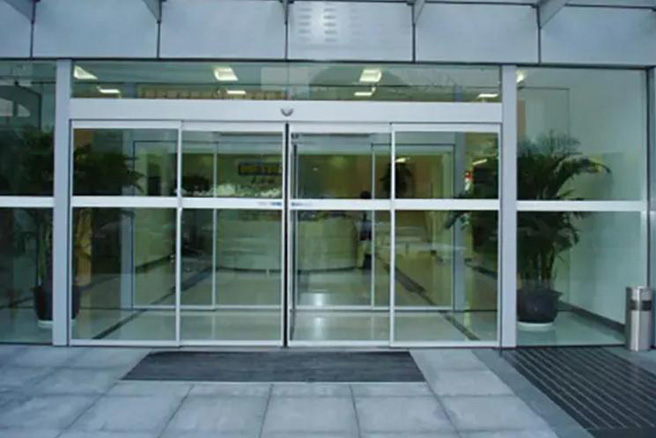

4、自动感应门产品技术参数及性能要求:
    4.1.整体要求
    (1)★自动感应门控系统通过公安部委托检验合格。
    (2)自动感应门控系统主机必须稳定性能高,安全可靠,坚固耐用,在运行过程中保证运行流畅、平稳、噪音小。
    (3)自动感应门控系统的门机承重力必须在大于或等于 2×150kg;
    (4)自动感应,外观整洁、无裂纹、损伤和划痕,外表平滑光洁,其门体开启灵活、使用方便。
    4.2.材质要求
    (1)★门体玻璃为厚 12mm 的防砸玻璃,防砸性能达到 GA844-2018《防砸复合玻璃通用技术要求》中 A 级要求;防砸玻璃经公安部型式检验合格。
    (2)玻璃的包饰采用方管做骨架,方管材质厚度为≥2.0mm;
    (3)玻璃门体边的包饰采用 304 优质磨砂不锈钢,厚度≥1.0mm;
    (4)门体横梁采用国标 160#槽钢;
    (5)横梁包饰采用304优质磨砂不锈钢,厚度≥1.2mm;
    4.3.制作要求
    门体采用方管焊接成门框架,方管框架上玻璃卡夹,将防砸玻璃固定在骨架内,并用玻璃胶填充缝隙。
    采用优质 304 型磨砂不锈钢包饰。玻璃门体边的包饰采用 304 无指纹优质磨砂不锈钢;使用无指纹不锈钢保证了门体表面光亮无印迹、清洁美观。
    包饰后的门体尺寸:门体厚为 30mm,两边门框宽 50mm,门框上下部宽 90mm, 两活动门关闭时有软胶质密封条密封。
    两活动门的行驶轨迹采用地轴轮控制。表面无焊点,密封玻璃胶均匀、光滑无残余
    4.4.功能要求
    (1)开门、关门速度可调,缓冲距离可调,缓冲力度可调,门扇开启停顿时间可调,微波感应距离可调。
    (2)门扇关闭过程中遇阻反转功能,以免伤人(防小孩或行动不便人员被感应门夹伤)。
    (3)停电时用手可将门推开。
    (4)防夹人功能,感应门必须安装防夹装置,从而避免自动门夹人夹物的安全隐患事件。
    (5)控制系统温度过热自动保护功能。
    (6)自动感应门控系统必须预留有网络拓展接口(联网后可以远程开、关门)。
    (7)红外探测功能:人员靠近感应门时,可感应到人员然后门体自动开启,感应区域应可调。
    (8)进、出门控制方式:
    ①进门:采用感应探头感应到人后,自动开启门扇而进入;也可按进门处的进门按钮开门,在人多的地方,可采用按进门按钮开门方式,减少误动作,提高使用寿命。
    ②出门:采用按出门按钮开门的方式而出门。
